摘要：品牌汽車銷售門店通常數量多、分布廣，單個門店的能源消耗（如電力、水、燃氣）雖小，但總和顯著。電費、汽油費等能源開支可能占總運營成本的15%-30%，成為僅次于人力和房租的第三大支出。隨著雙碳政策的推進，要求企業降低碳排放。本文就Acrel-5000建筑能耗在某4s店中的應用方案進行介紹，項目主要將該集團的總門店及40余家地方門店進行統一的組網，將能耗數據和KPI指標進行采集、計算及上傳管理。

關鍵詞：連鎖門店，建筑能耗，能耗采集

1.       項目概況：

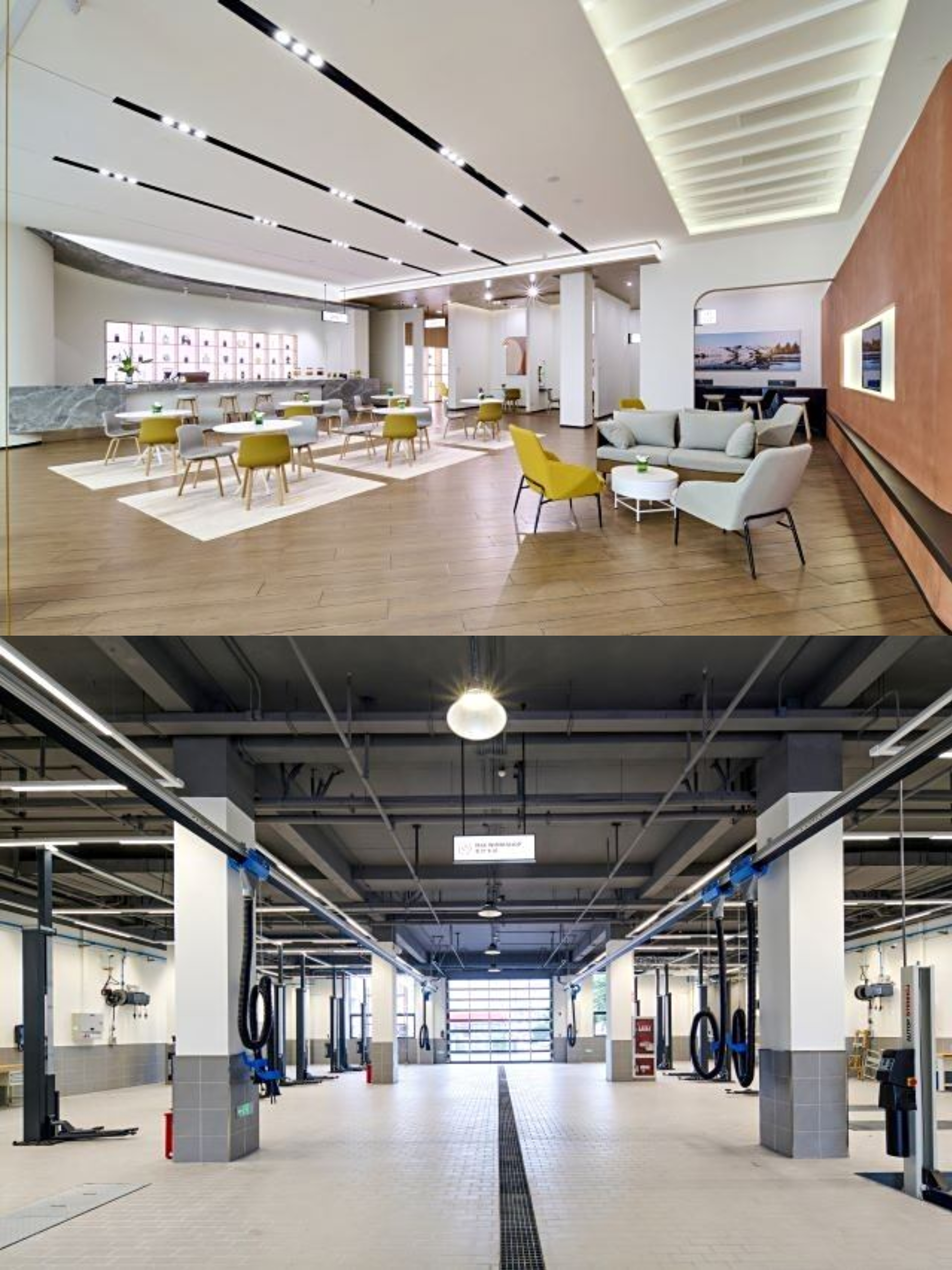

該汽車投資有限公司于2012年在杭州成立，負責中國區經銷商網絡的部署和業務的運營管理。門店分布于江蘇、上海、浙江、北京、廣東等省。在國內共有45家汽車經銷商，主要集中銷售奧迪、賓利、蘭博基尼、保時捷和 BMW/MINI 等豪華品牌。能耗管理系統主要針對辦公區、會客區、維修區、光伏發電等功能區域進行能源計量和管理。目前45家門店均已完成搭建部署及交付。

2.       客戶需求：

（1）       能源管控：之前各門店沒有使用智能電表、水表、流量計，只能通過每月電費單獲取總用量及費用。無法知曉各區域用能情況。

（2）       KPI指標：客戶需要根據總部規定的耗能指標進行嚴格的KPI管理。并且每月需要上報。

3.       項目難點：

?                      因集團管理需要實時獲取各門店能源消耗數據，但是大部分門店未能開通公網IP，且部分能源計量器具無法聯網，所以須通過4G的方式傳輸能源數據。

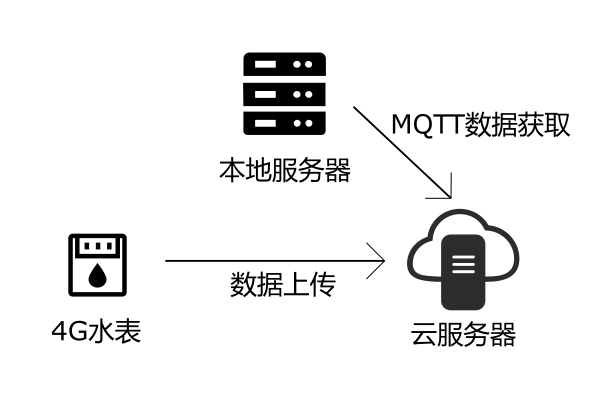

?                      4G水表將數據上傳至云服務器，由后臺程序進行協議解析，并將數據轉化為標準格式，并推送至MQTT服務器中，客戶本地服務器通過網絡，獲取云服務器MQTT的數據。

4.       解決方案：

（1）       能源管控：通過有線、無線智能表計，實現電/水/流量/壓縮空氣/光伏發電等能耗的自動計量及準確計量。

（2）       KPI指標：增加KPI概況以及用戶報告部分，將月度，年度KPI指標進行計算，如：單位面積能耗、烤漆房工件能耗、回收水利用率等等。

（3）       中英文適配：全部功能菜單都進行了中英文適配，且通過客戶逐項驗證。

（4）       手機APP查看能耗數據：除內網WEB版本之外，還提供APP服務，客戶可在任意內網WIFI下。通過APP查詢門店用能數據。

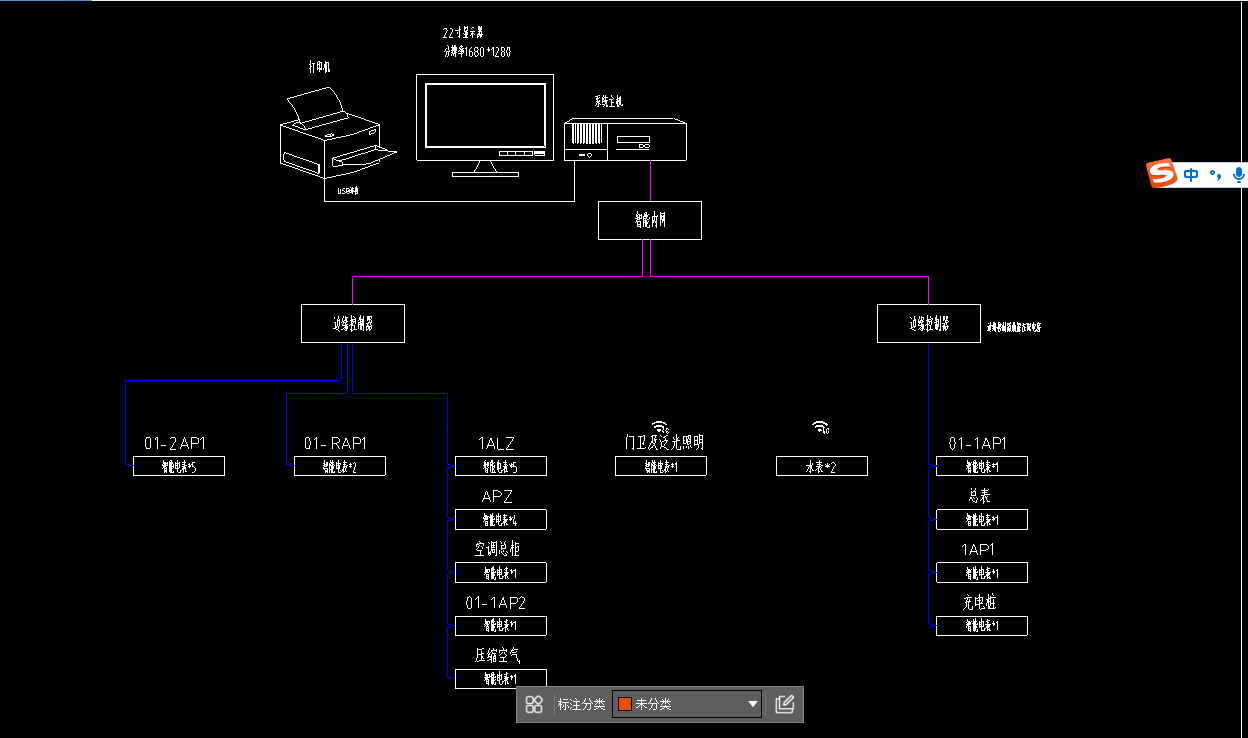

5.       組網結構：

ANet-2E4SM網關采集智能電表（DTSD1352）、流量計及溫濕度傳感器數據，通過有線方式上傳至內網服務器，此外，部分智能電表（ADW300）及4G水表，可通過4G無線上傳至能源管理平臺。

6.       典型硬件：

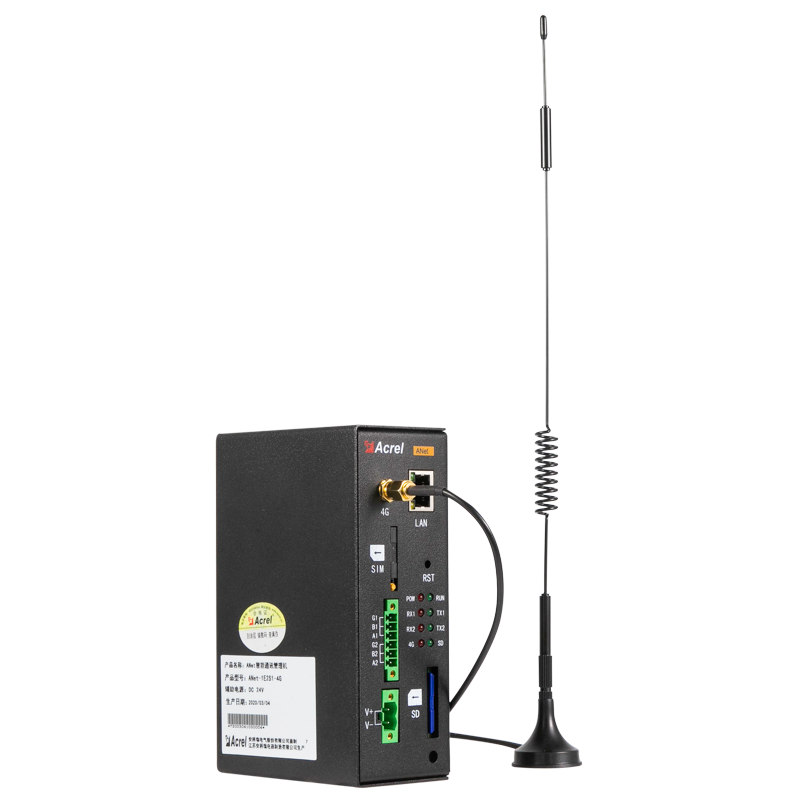

ANet-1E2S/1E1S-4G網關

?                      采用高性能32位ARM處理器，至多支持2萬個數據點

?                      支持32G外部存儲

?                      支持斷點續傳，網絡中斷后數據存儲本地，至多支持1個月存儲

?                      可選4G上傳模塊，擁有一路10M/100M以太網口

?                      擁有MODBUS/MQTT等協議

?                      支持AES數據加密

?                      采用嵌入式LINUX操作系統，金屬外殼，導軌式安裝

?                      擁有電磁兼容4級認證

?                      串口，網口光耦隔離

?                      支持-20℃至50℃運行溫度

7.       特色功能：

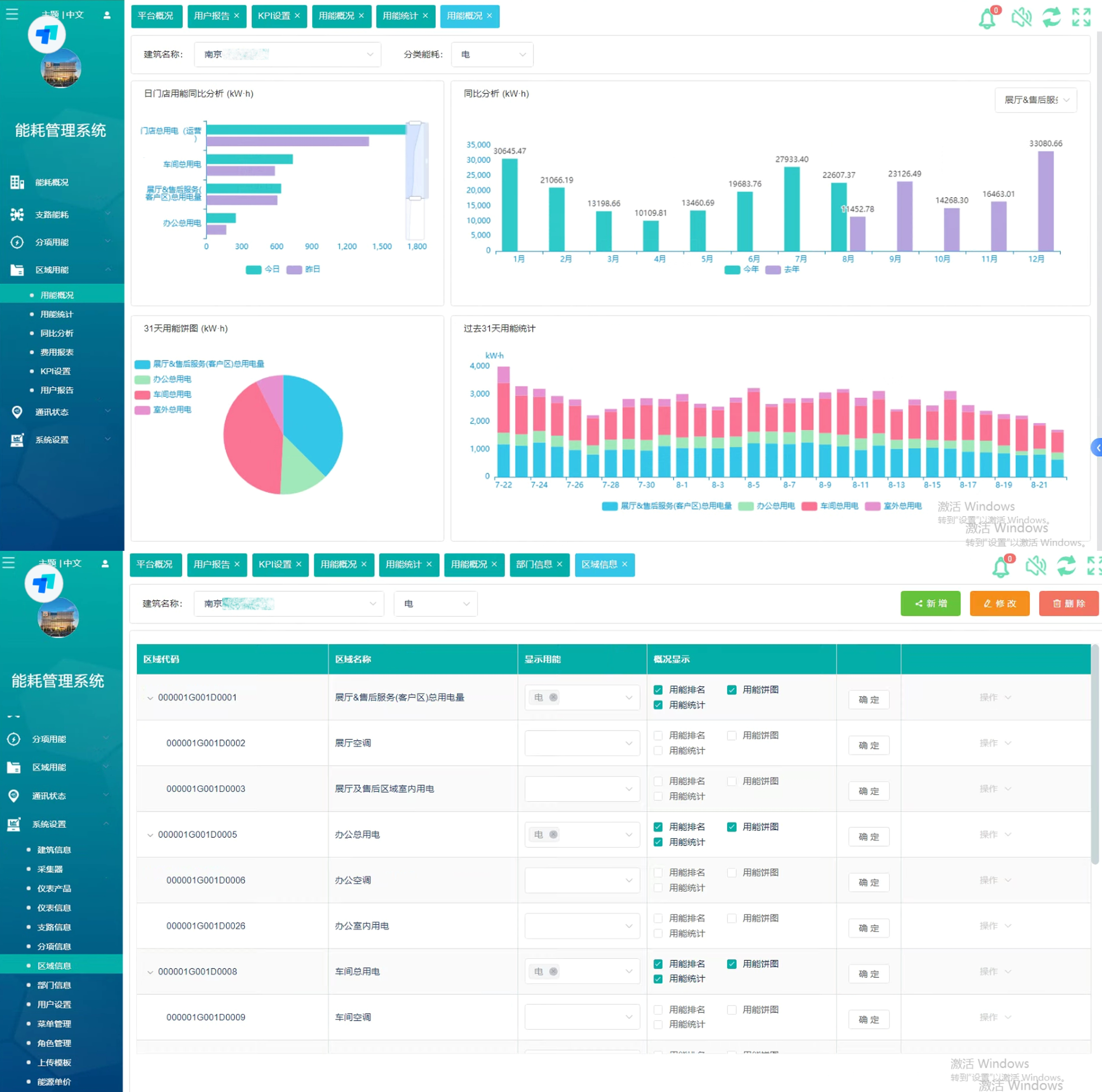

（1）       區域能源計量：將客戶主要的用能按照能源類型分為電、水、壓縮空氣、燃氣等。按區域劃分為車間用電，辦公區域用電，展廳及售后服務區域用電等。按分項劃分為空調用電、動力用電、照明用電、光伏發電，自來水、回收水等。根據現場情況滿足客戶對于能源管理的基本要求，且自定義程度較高。

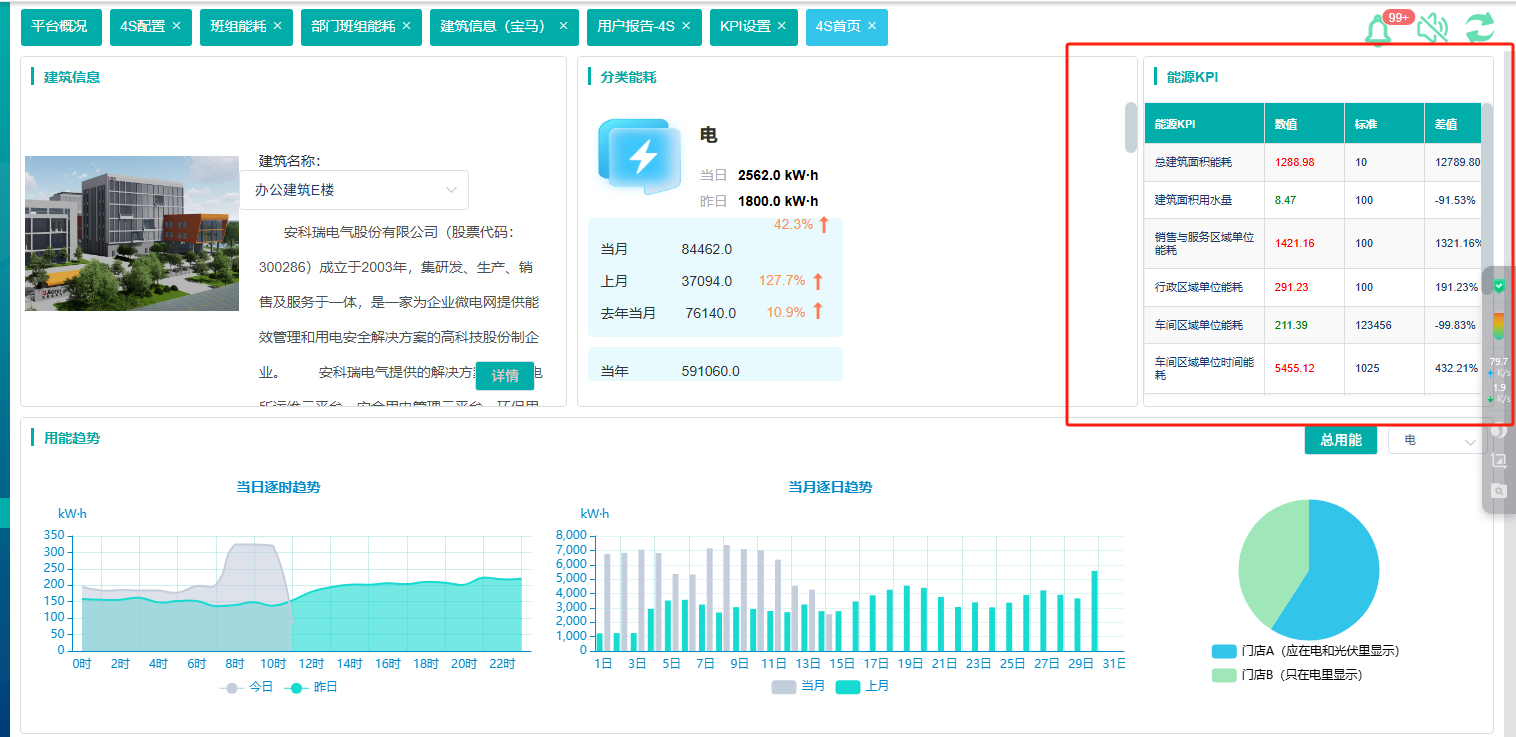

（2）       KPI指標：對能源消耗情況進行對比分析，實現單位建筑面積能耗、單位建筑面積用水量、銷售與服務區域單位能耗、行政區域單位能耗、車間區域單位能耗、車間區域單位時間能耗等數據分析和指標對比。幫助用戶節能降耗。

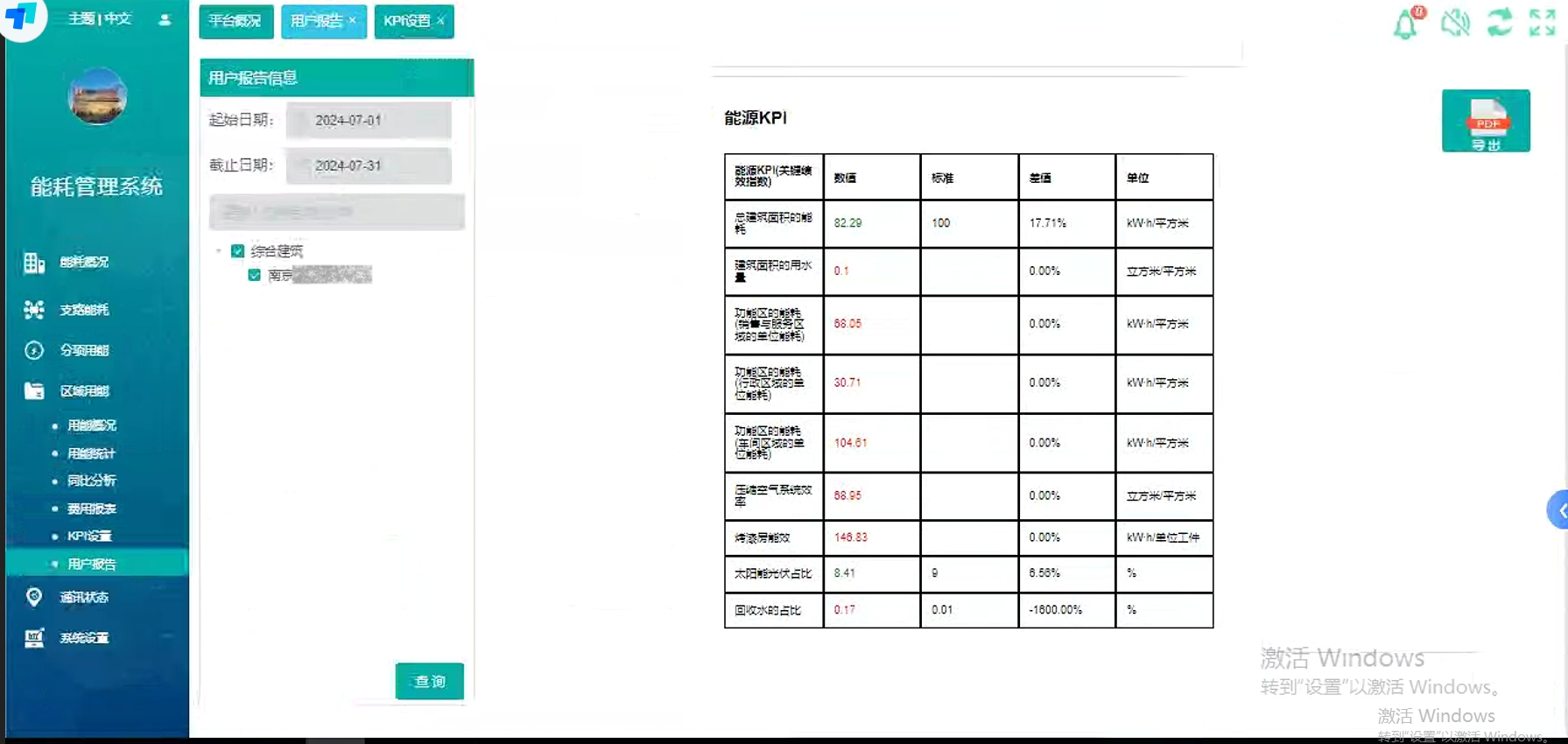

（3）       用戶報告：提供全能源的月度、年度統計，各用能分區能耗排名，用能同環比，餅圖占比等功能。并添加KPI參數的統計和配置，直觀明了地展示門店能耗是否符合總部標準。同時按照客戶需求修改用戶報告風格，將大段文本信息，基本全部改為圖表及表格的形式，更加直觀的展示數據情況。

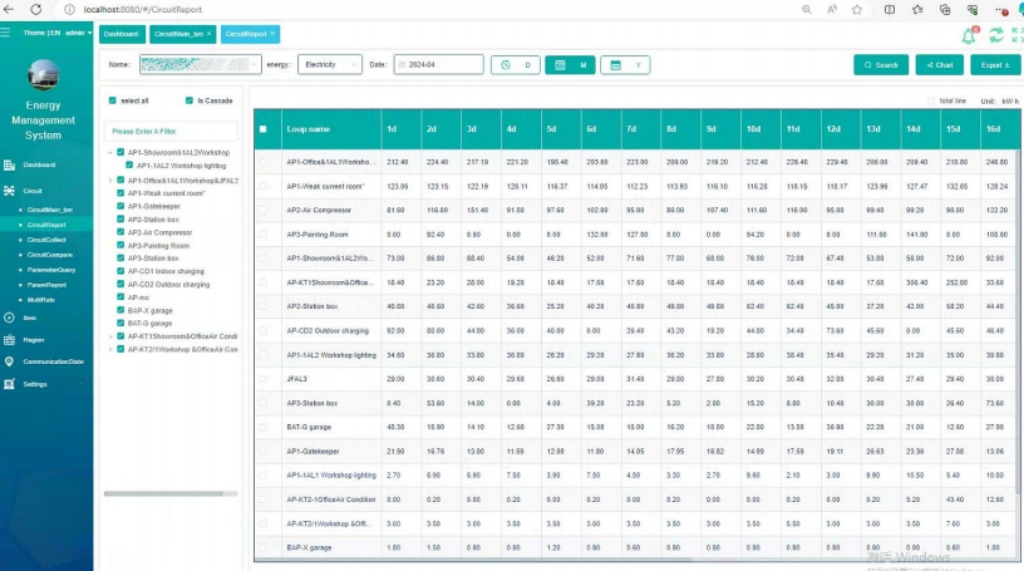

（4）       中英文切換：為保證中英文的自由切換，不僅滿足菜單和UI功能的英文切換，所有儀表，設備，站點回路名稱全部都做了英文錄入接口，保證看到的所有功能都可以進行英文展示。

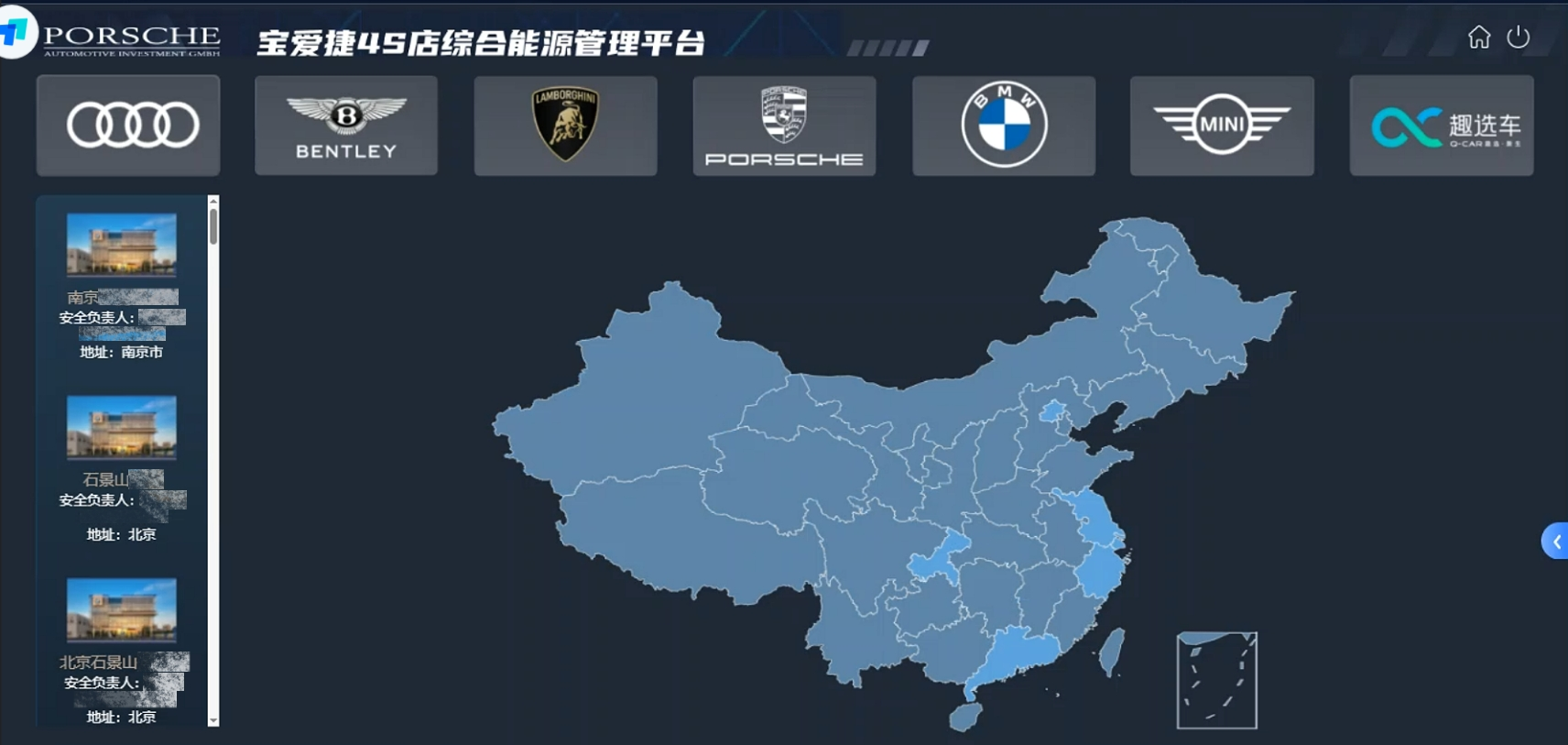

（5）       總部平臺搭建：搭建總部平臺，可通過總部平臺選擇任一門店平臺實現跳轉，可以通過地區及品牌篩選，同時門店平臺的能耗數據及KPI指標數據也上傳到了總平臺，可在總部平臺直接對比門店數據。

8.       總結：

Acrel-5000 建筑能耗監測系統成功應用于全國 40 余家 4S 店項目，解決了客戶在連鎖門店能源管理中面臨的幾大關鍵難題。系統通過有線結合無線組網方案，確保了所有門店能耗數據的穩定、可靠采集與上傳，為集中管理奠定了堅實基礎。更重要的是，它改變了客戶過去粗放管理模式，通過各種智能電表、水表、流量計等表計的采集，實現了對辦公區、展廳、維修車間、烤漆房、光伏發電等不同功能區域，以及電、水、壓縮空氣、燃氣等各類能源類型的準確計量，使客戶得以清晰掌握各區域各環節的用能細節，準確定位能耗異常。同時，系統自動化計算并直觀呈現總部規定的關鍵績效指標（如單位面積能耗、烤漆房工件能耗、回收水利用率等），提升了 KPI 管理的效率與準確性。此外，搭建的總部級能源管理平臺實現了對所有門店能耗數據及 KPI 指標的集中匯總與跨區域、跨品牌對比分析，為集團優化資源配置、制定統一節能策略提供了強大支撐；中英文界面與數據自由切換功能，則契合了外資企業的管理需求，確保了系統的無障礙應用。

綜上所述，Acrel-5000建筑能耗管理系統為該集團構建了一個數據準確、管理智能的能耗監測平臺，賦能客戶實現了從“用能模糊"到“精細管控"、從“分散管理"到“集團統覽"的能源管理能力躍升，為持續節能降耗和提升運營效率提供了核心工具。
